Nuolatinė srovė (įvestis) FV pusėje
- Rekomenduojamas maks. fotovoltinių modulių masyvo dydis: 20 kW;
- Maksimali naudingoji fotovoltinio modulio įvesties galia: 16 kW;
- Maksimali įvesties įtampa: 1000 V;
- Vardinė įtampa: 600 V;
- Paleidimo įtampa: 160 V;
- MPPT įtampos diapazonas: 200–850 V;
- maksimali įvesties srovė: 4 x 16 A;
- maksimali trumpojo sujungimo srovė: 4 x 24 A;
- MPPT sk./ maks. įvesties grupių skaičius: 4 / 4.
Akumuliatorius
- Akumuliatoriaus tipas: Ličio – jonų;
- Akumuliatoriaus įtampos diapazonas: 120–600 V;
- Maks. įkrovos / iškrovos galia: 10 kW;
- Maks. įkrovos / iškrovos srovė: 50 A;
- Komunikacija: CAN / RS485.
Kintamoji srovė (išvestis) Tinklo pusėje
- Vardinė išvesties galia: 10 kW;
- Maksimali tariama išvesties galia: 11 kVA;
- Vardinė tinklo įtampa: 3/N/PE, 380 / 400 V;
- Vardinis tinklo dažnis: 50 Hz / 60 Hz;
- Vardinė tinklo išvesties srovė: 15,2 A / 14,4 A;
- Maksimali išvesties srovė: 16,7 A / 15,8 A;
- Galios faktorius: > 0,99 (reguliuojama nuo 0,8 pirmavimo iki 0,8 atsilikimo);
- THDi: < 3 %.
Nuolatinė srovė (įvestis) Tinklo pusėje
- Maksimali įvesties galia: 15 kW;
- Maksimali įvesties srovė: 22,8 A;
- Vardinė tinklo įtampa: 3/N/PE, 380 / 400 V;
- Vardinis tinklo dažnis: 50 Hz / 60 Hz.
Kintamoji srovė (išvestis) Atsargos („Back-up“) pusėje
- Vardinė išvesties galia: 10 kW;
- Pikinė tariamoji išėjimo galia: 16 kVA, 60 sek.;
- Atsargos („Back-up“) persijungimo laikas: < 10 ms;
- Vardinė tinklo įtampa: 3/N/PE, 380 / 400 V;
- Vardinis tinklo dažnis: 50 Hz / 60 Hz;
- Vardinė tinklo išvesties srovė: 15,2 A / 14,4 A;
- THDi: < 2 %.
Efektyvumas
- Maksimalus efektyvumas: 98,2 %;
- EU efektyvumas: 97,5 %;
- Akumuliatoriaus įkrovos FV maksimalus efektyvumas: 98,2 %;
- Akumuliatoriaus įkrovos / iškrovos efektyvumas: 97,5 %.
Apsauga
- DC apsauga nuo atvirkštinio poliškumo;
- Apsauga nuo trumpojo jungimo;
- Išvesties apsauga nuo viršsrovių;
- AFCI apsauga sumažina gaisro riziką;
- Anti-Islanding apsauga;
- FV apsauga nuo viršįtampių;
- Akumuliatoriaus reversinė apsauga;
- Integruotas DC išjungiklis (pasirinktinai).

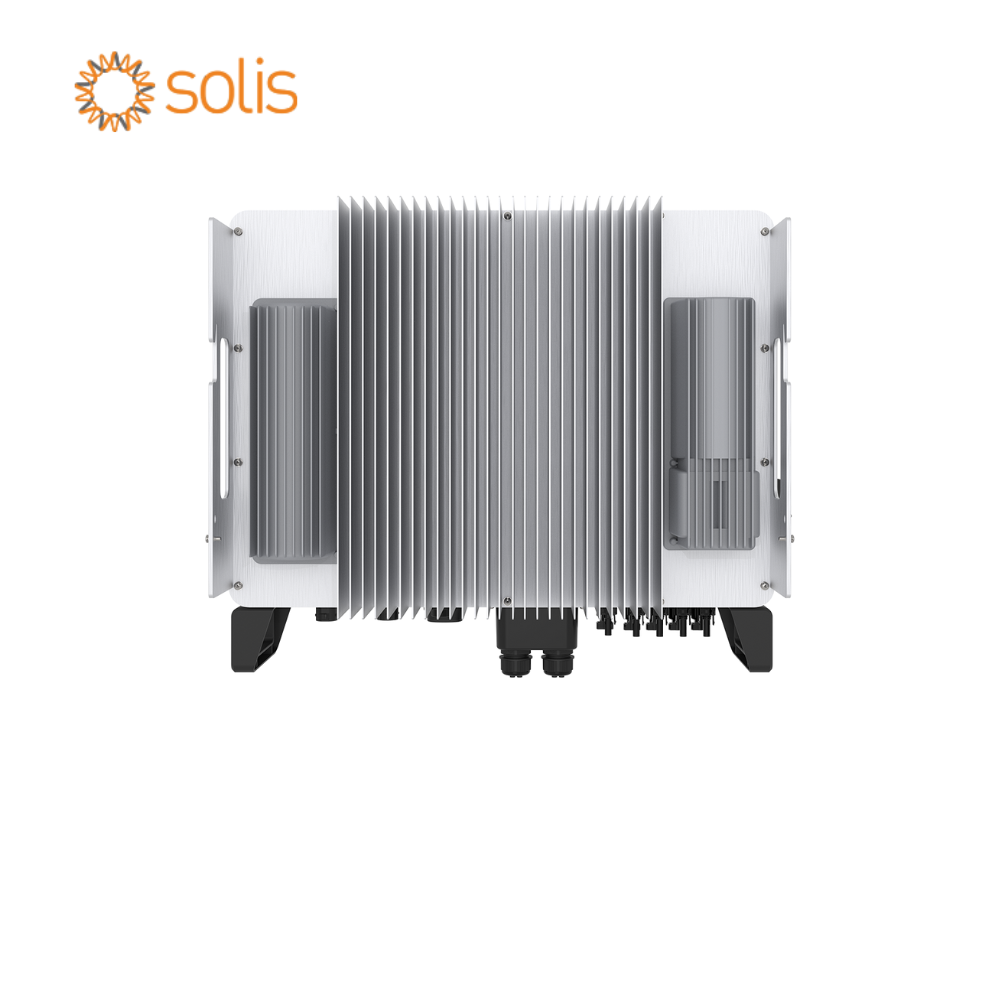

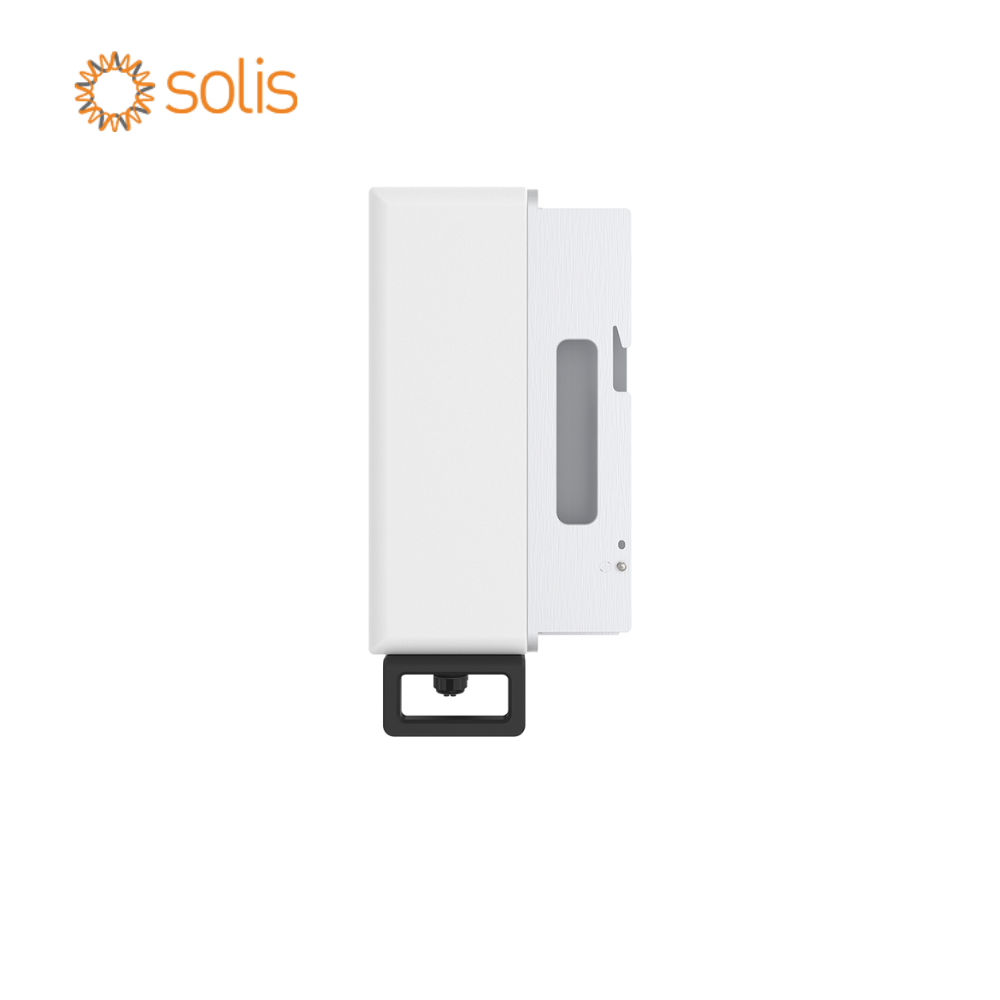

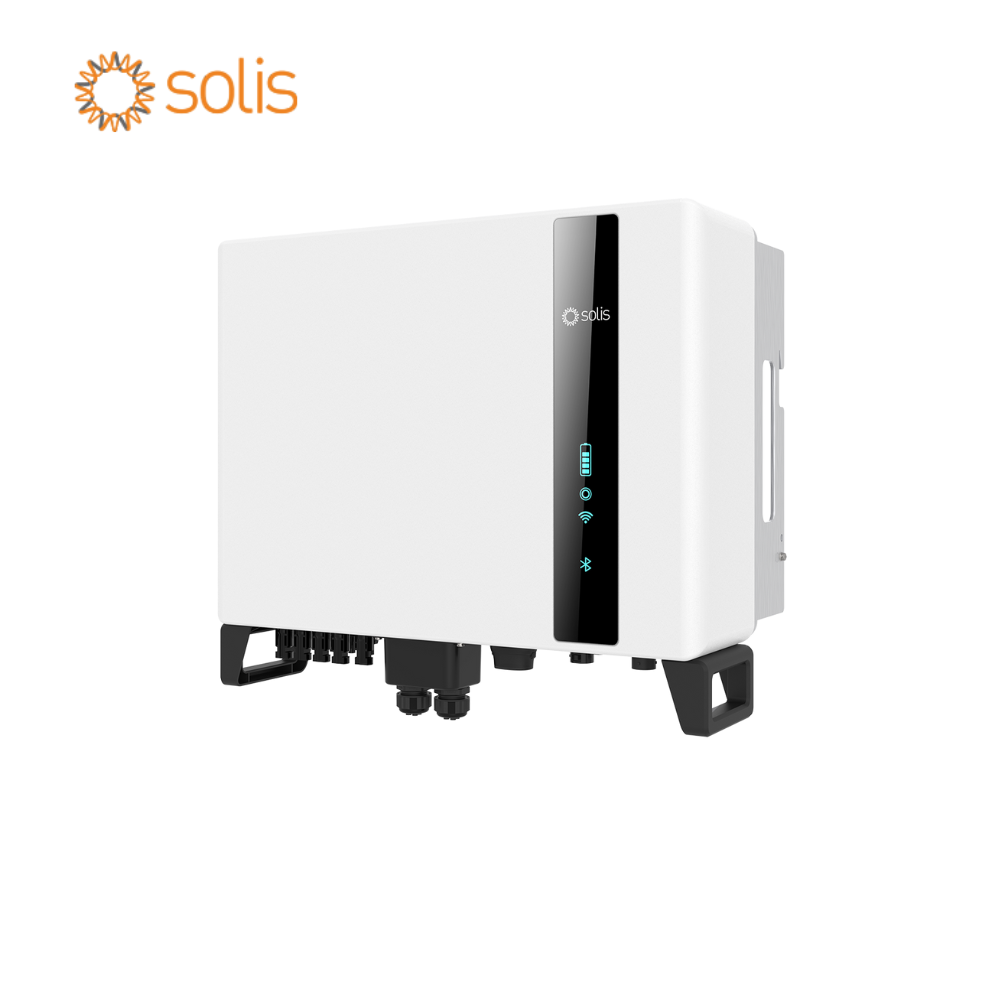

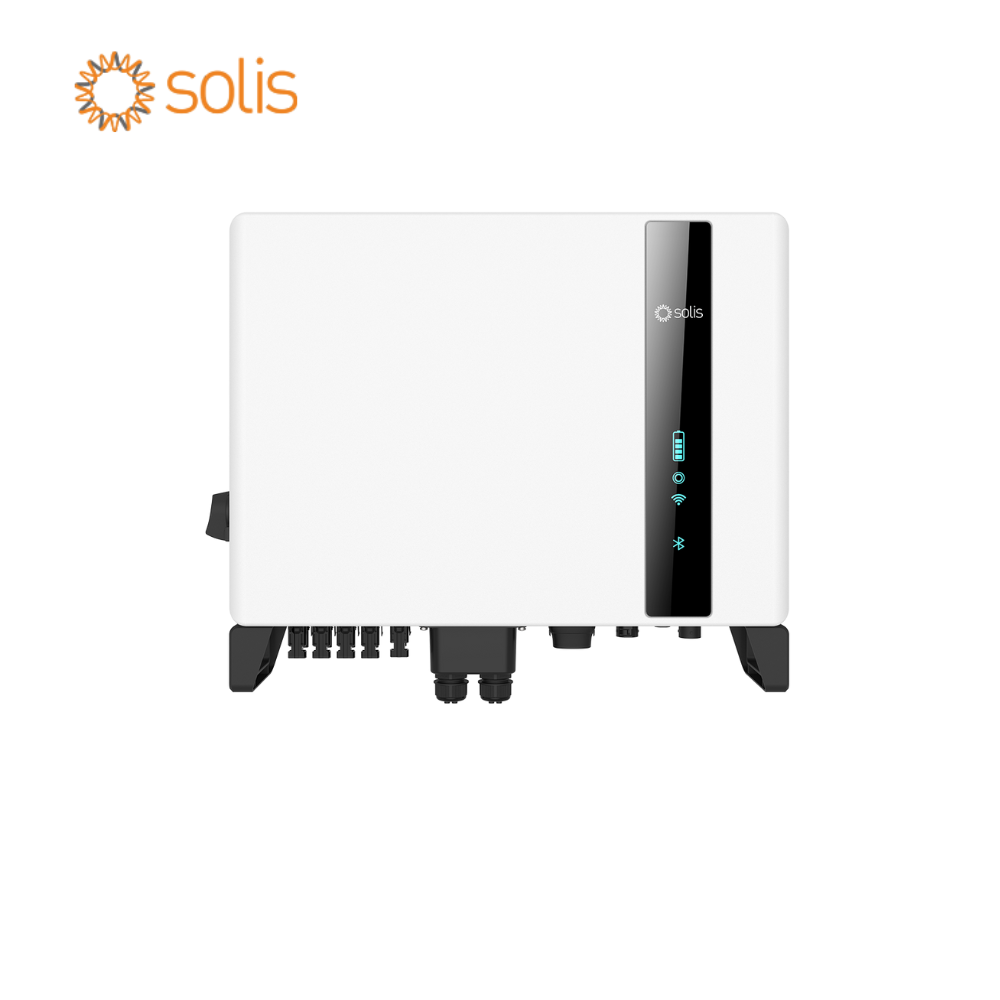

Inverterio Solis-EH3P10K-H-S6 bendrieji duomenys
- Matmenys (plotis x aukštis x gylis): 596 x 496 x 230 mm;
- Svoris: 31,8 kg;
- Topologija: be transformatorių;
- Suvartojimas budėjimo režimu: < 25W;
- Darbinė aplinkos temperatūra: – 25 ~ 60 °C;
- Apsaugos klasė: IP66;
- Aušinimo koncepcija: natūrali konversija;
- Maksimalus darbinis aukštis: 4000 m;
- Tinklo prijungimo standartas: VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15/VFR:2019, RD 1699/RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA;
- Saugumo / EMC standartas: IEC/EN 62109-1/ -2, IEC/EN 61000-6-1/ -3.

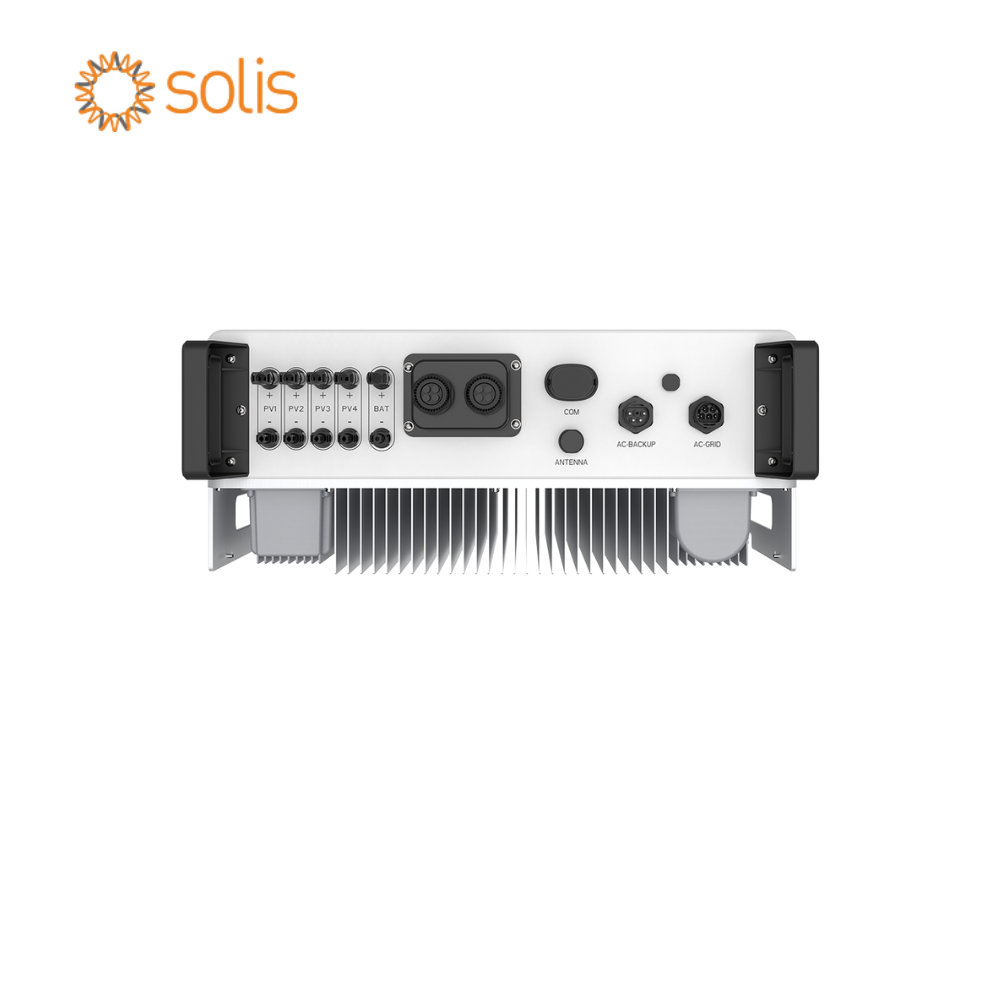

Savybės
- Nuolatinės srovės (DC) jungtis: MC4;
- Akumuliatoriaus jungtis: greito prijungimo jungtis;
- Kintamos srovės (AC) jungtis: greito prijungimo jungtis;
- Ekranas: LED + Bluetooth + APP;
- Komunikacija: CAN, RS 485, Ethernet; Wi-Fi / Cellular/ LAN (pasirinktinai).
